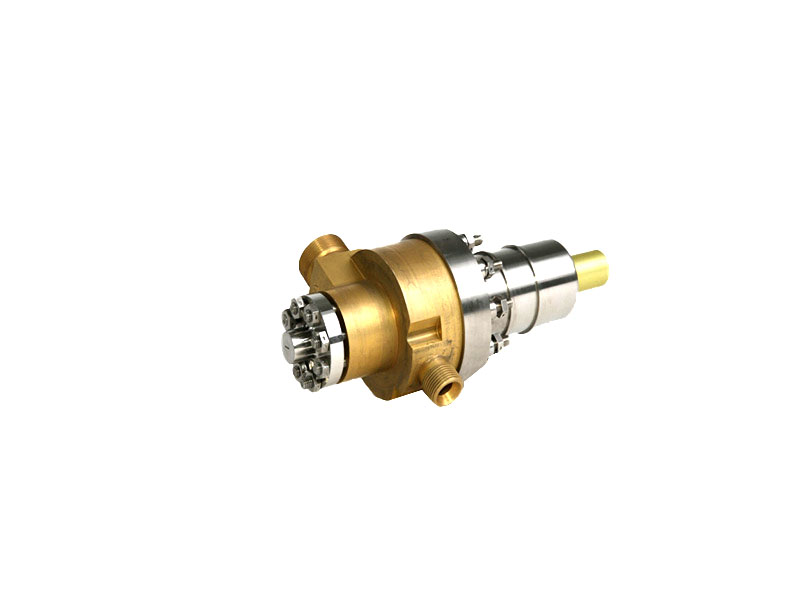

Válvula redutora de pressão de aço inoxidável de alta precisão

Uma válvula redutora de pressão é uma válvula auto-operada usada para reduzir qualquer excesso de pressão em um sistema. Às vezes, essa válvula também é chamada de regulador de alívio de pressão. A função básica da válvula de alívio de pressão é reduzir uma pressão mais alta para uma pressão mais baixa.

Origem do produto: China

Porto de embarque: Xangai/Nanquim

Prazo de entrega: 6 semanas


Detalhes do produto

Válvula redutora de pressão de aço inoxidável de alta precisão
Esta válvula redutora de pressão possui as seguintes características

Características de pressão : a entrada de alta pressão realiza a saída de baixa pressão por meio da calibração das características de pressão. O sistema preciso de aquisição de pressão monitora a entrada de alta pressão. Após a calibração, a saída de baixa pressão projetada pode ser obtida, e a saída e o fluxo de baixa pressão podem ser detectados online.
Bloqueio de fluxo : o fluxo nominal pode ser projetado para esvaziar e o vazamento pode ser realizado por bloqueio de alta pressão por um longo tempo

Sob a condição de certa carga de fluxo, a pressão de entrada é pressionada até a pressão de saída predeterminada, que tem as características de estrutura leve, alta precisão de ajuste e longa vida útil.

Indústria de aplicações :
As válvulas redutoras de pressão de aço inoxidável são usadas principalmente em válvulas de seta aeroespaciais e válvulas de motor, construção naval e indústria nuclear

Parâmetros técnicos

Diâmetro nominal

Entrada: DN8, DN10, DN12, DN16

Tomada: DN10, DN12, DN16, DN22

Pressão de entrada

2,5 MPa ± 0,5 MPa, 12 MPa ~ 2,4 MPa,

23 MPa ~ 4,5 MPa, 35 MPa ~ 6 MPa (8 MPa), 35 MPa

Pressão de saída

0,76 MPa ~ 4 MPa

Precisão

±0,03MPa~±1,0MPa

Pressão de nitrogênio

1,2 MPa ~ 500,0 MPa

Peso

0,27 kg ~ 2,5 kg

Médio

Hélio, Nitrogênio, Ar

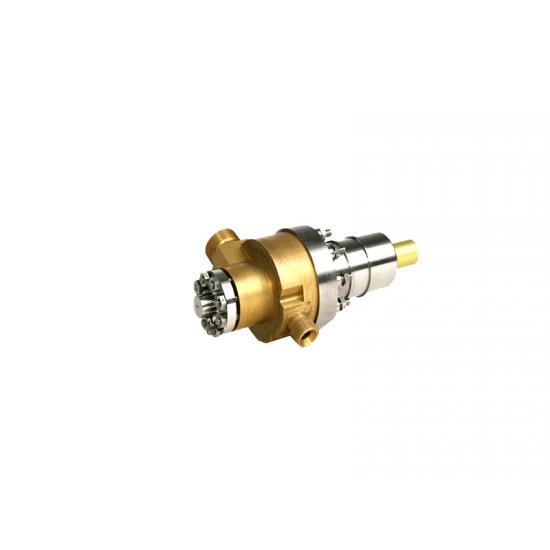

High precision stainless steel pressure reducing valve


Características de fabricação de válvulas especiais aeroespaciais:

※ Produção de peças em pequenos lotes e alta precisão

O processo de fabricação digital, na medida do possível, adota o modelo digital de peças, por meio do centro de usinagem CNC, torno CNC para fabricação, encurta o progresso da produção experimental de pequenos lotes e atende aos requisitos de precisão das peças.

※ Altos requisitos de qualidade, controle rigoroso de objetos em excesso

Em comparação com as válvulas gerais, as válvulas aeroespaciais têm um controle de qualidade mais rigoroso e requisitos mais elevados, geralmente polindo a superfície das peças para garantir a qualidade da superfície e a flexibilidade do movimento, além de fluir pelo canal de fluxo interno para evitar o excesso de material.

※ Controle de qualidade e rastreabilidade do processo

Devido ao espaço de instalação e aos requisitos de leveza das válvulas aeroespaciais, a estrutura do formato do produto e o canal de fluxo interno são relativamente especiais, geralmente é necessário usar um medidor de três coordenadas e um endoscópio de alta precisão para registrar os parâmetros de fabricação das peças.

※ O processo de montagem é controlado

A montagem da válvula deve ser concluída na sala limpa dentro do nível de 100.000; Durante a montagem, a lacuna de coordenação entre as peças deve ser registrada, e as peças principais devem ser registradas na qualidade da superfície e no status da aparência por multimídia.

※ O processo de teste é totalmente coberto

O fabricante da válvula precisa realizar todos os tipos de testes de válvula, como teste de resistência, teste de desempenho (incluindo desempenho de resposta do interruptor, resistência a fluidos, teste de flexibilidade e teste de adaptabilidade ambiental, etc.).

Por que nos escolher?
Tecnologia WEIMAI Core

1. Tecnologia de soldagem de precisão ultrafina

Soldagem de precisão de aço inoxidável, superliga, liga de titânio e outros materiais com espessura de 0,06-0,5 mm

2. Tecnologia de conformação de precisão de estampagem

Melhoria da tecnologia de processo, melhoria do desempenho de estampagem de materiais, projeto de matriz e tecnologia de fabricação

3. Tecnologia de tratamento térmico controlado conforme de alta qualidade

4. projeto de confiabilidade

Fornecer análise de projeto/simulação de esquema de produto por meio de análise de campo de fluxo, análise estrutural e análise eletromagnética

Processo de produção
